Компания NOVOSENSE выпустила новую серию операционных усилителей (ОУ) общего назначения NSOPA, которые могут широко применяться в автомобильных и промышленных системах. Серия NSOPA может использоваться в таких приложениях, как автомобильные DC-DC конвертеры, тяговые инверторы, системы мониторинга батарей, для управления температурными режимами, в промышленной автоматизации, в драйверах электродвигателей, цифровых источниках питания и зарядных станциях.
NOVOSENSE специализируется на изделиях для рынка автомобильной электроники и возобновляемых источников энергии, а выпуск серии операционных усилителей общего назначения NSOPA еще больше расширяет предложение продуктов для этой области.
Серия продуктов NSOPA9xxx, одна из первых серий NSOPA, подходит для высокого напряжения питания, до 40 В, вскоре также будет выпущена серия продуктов с низким напряжением питания 5,5 В. В каждой серии продуктов предлагаются различные модели с полосой пропускания 1 МГц/5 МГц/10 МГц и на 1/2/4 канала, и каждая модель доступна как в промышленной, так и в автомобильной версии для удовлетворения различных потребностей рынка.
Как формируется партномер изделия? Это показано на рисунке ниже.
В частности, ОРА – это функция «операционного усилителя»; первая цифра 9 соответствует высокому напряжению питания 40 В, а 8 соответствует низкому напряжению 5,5 В; две средние цифры обозначают полосу пропускания; последняя цифра означает количество каналов. Например, NSOPA9052 представляет собой 2-канальный операционный усилитель с напряжением питания 40 В (максимальное) и полосой пропускания 5 МГц.
Автомобильная версия серии NSOPA9xxx соответствует требованиям надежности AEC-Q100 Grade 1 и может работать в суровых условиях окружающей среды от -40°C до 125°C.
Для удовлетворения различных потребностей клиентам доступны различные версии корпусов: SOT23-5 и SOIC-8 для одноканальных; MSOP-8 и SOP-8 для 2-канальных; и TSSOP-14 и SOP-14 для 4-канальных ОУ.

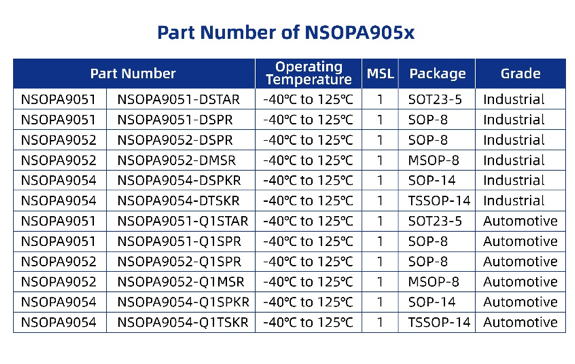

В таблице указаны доступные варианты ОУ и их партномера:
В операционных усилителях серии NSOPA9xxx обеспечены низкое напряжение смещения и низкий температурный дрейф. Например, NSOPA905x имеет напряжение смещения 200 мкВ и дрейф 0,5 мкВ/°C.

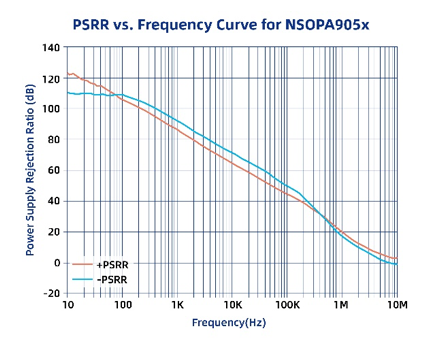

Что касается подавления дрейфа источника питания (PSRR), то для напряжения источника выше 4 В, типовое значение PSRR по постоянному току превышает 130 дБ, а PSRR переменного тока может достигать 85 дБ при 1 кГц и 65 дБ при 10 кГц, что лучше, чем параметры аналогичных продуктов в отрасли. В автомобильной электронике и возобновляемых источниках энергии, особенно в цепях отбора и обработки сигналов тока и напряжения в импульсных источниках питания, высокий PSRR играет решающую роль для повышения стабильности работы и подавления помех в схеме сбора данных по тракту питания.

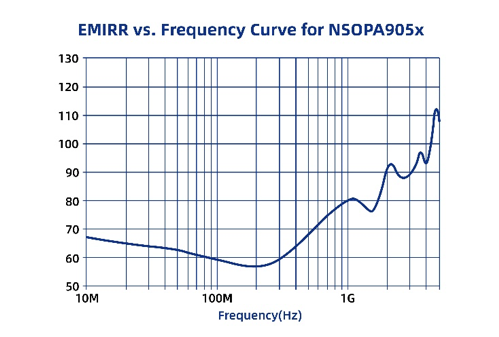

Помимо помех, вносимых источником питания, внимания заслуживают и высокочастотные помехи из окружающей среды. Серия NSOPA9xxx имеет встроенные фильтры EMI/RFI для усиленного подавления таких сигналов, обеспечивая хорошую защиту от помех и надежность устройств в практическом применении.
Вход и выход Rail-to-Rail, высокий уровень подавления синфазных сигналов

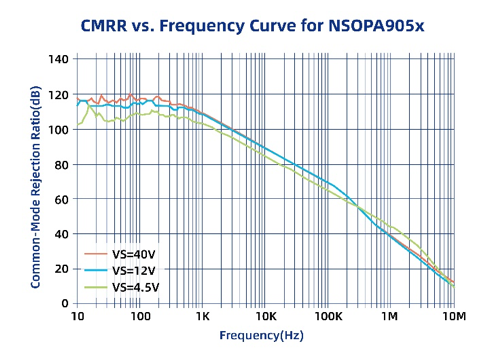

Серия NSOPA9xxx обеспечивает надежную работу для входных и выходных сигналов с диапазоном от V--0.1 до V++0.1 В. Коэффициент подавления синфазного сигнала постоянного тока (DC PSRR) составляет минимум 110 дБ при типовом значении 120 дБ в интервале напряжения питания до 40 В. Высокое значение CMRR также позволяет очень эффективно подавлять синфазные помехи на высоких частотах.
Широкая полоса пропускания, высокая скорость нарастания сигнала и низкий уровень шума
Серия NSOPA9xxx также имеет отличные характеристики параметров переменного тока. Прежде всего, доступны три версии NSOPA901x, NSOPA905x и NSOPA910x, с точки зрения полосы пропускания соответствующие частотам 1 МГц, 5 МГц и 10 МГц, чтобы удовлетворить различным требованиям к полосе пропускания. Встроенная схема повышения нарастания напряжения для больших сигналов может поддерживать скорость нарастания 12 В/мкс и легко справляется с внезапными импульсными сигналами, такими как перегрузка по току или напряжению, что связано с реальной безопасностью работы системы. Высокая скорость нарастания может способствовать более своевременному срабатыванию порогов защиты, что позволяет выиграть время для защиты системы. Что касается шумовых характеристик, серия NSOPA разработана с использованием малошумящей технологии и обеспечивает выходной шум 6 мкВ на низких частотах (0,1–10 Гц).
Безопасный отклик на сильные изменения входного сигнала
Когда на входах традиционного операционного усилителя возникает большая разница напряжений, это вызывает появление прямого тока защитного диода, и образуется большой входной ток, что отрицательно влияет на нормальную работу и нагрев операционного усилителя. В ряде типичных приложений операционный усилитель используется в качестве компаратора, или его входной каскад получает сигналы с аналогового переключателя от каналов с сильно различающимися уровнями сигналов. Чтобы избежать упомянутых проблем в практических приложениях, клиенты часто добавляют на входе ОУ RC-фильтры для ограничения тока, но это приводит к сужению полосы пропускания схемы и увеличению задержки. NSOPA905x имеет уникальную конструкцию, которая не вызывает больших входных токов (<1 мкА) и позволяет избежать проблем с нагревом операционного усилителя в аналогичной ситуации, поэтому операционный усилитель будет работать стабильно и надежно.
Источник: https://www.novosns.com/en/company-news-28
