Компания Nuvoton недавно анонсировала свои микроконтроллеры серии M433 (M433LE8AE и M433SE8AE) вместе с платой разработки NuMaker-M433SE. Nuvoton называет эту серию «M433 CAN/USB FS OTG» - с ядром ARM Cortex-M4F, с расширенными функциями DSP и FPU. Микроконтроллер работает на частоте 144 МГц и потребляет ток 350 нА в режиме глубокого понижения мощности, что делает его идеальным для IoT-приложений с батарейным питанием, промышленных и потребительских приложений.
Основные параметры микроконтроллеров серии М433:
- Ядро:
- 144 MHz Arm Cortex-M4F
- Функции DSP и FPU
- Память:
- До 128 KB Flash
- 4 KB ROM (загрузчик)
- До 64 KB ОЗУ с контролем четности
- Тактирование:
- Кварц от 4 до 24 МГц
- Кварц 32.768 кГц для RTC
- Встроенный генератор: 10 кГц, 12 МГц, 48 МГц
- PLL до 200 МГц
- Режимы энергопотребления:
- Активный режим: 132 мкA/МГц
- NPD: 230 мкA
- SPD:1.5 мкA
- DPD: 0.35 мкA
- Таймеры и ШИМ
- 4 х 32-бит таймера
- Базовые и улучшенные режимы ШИМ
- Специальные таймеры: SysTick, Watchdog, оконный Watchdog
- Аналоговые функции:
- АЦП 12-бит, 16 каналов, 5 Msps
- Сдвоенный аналоговый компаратор
- Интерфейсы:
- До 4 x UARTs с поддержкой IrDA и LIN
- До 2 x I²C с поддержкой SMBus/PMBus
- До 2 x SPI/I²S, 1 х Quad-SPI
- 2 х CAN 2.0B
- USB 2.0 FS OTG/Host/Device PHY
- До 41 вывода дискретного ввода-вывода с поддержкой прерываний.
- Уникальный 96-битный UID, 128-bit UCID
Условия работы:
- Напряжение питания: 1.8 - 3.6В
- Температура: -40 - 105°C
Средства разработки:
- Arm Keil RVMDK, IAR EWARM, GNU-компилятор с Eclipse
- ICP и ISP-программирование
- Инструменты Pin Viewer и PinConfigure
- Корпус – LQFP48, шаг 0.5 мм, 7x7x1.4 мм
Блок-схема МК M433LE8AE
Спецификация отладочной платы NuMaker-M433SE:
- Основной МК – NuMicro M433SE8AE, обратно совместимый с M433LE8AE.
- Доступ ко всем выводам МК; разъемы, совместимые с Arduino UNO.
- Контроль тока потребления МК – разъем для подключения измерителя тока
- Питание платы:
- Разъем внешнего питания VDD.
- Возможна подача питания через разъем Arduino UNO.
- Разъем USB FS на плате M433.
- Разъем ICE USB на плате Nu-Link2-Me.
- Внутрисхемный отладчик-программатор – Nu-Link2-Me с функциями:
- Отладка через интерфейс SWD.
- Поддержка онлайн- и оффлайн программирования.
- Виртуальный СОМ-порт.
- Микроконтроллер можно запрограммировать с помощью отладчика Nuvoton Nu-Link с использованием сред разработки Keil или IAR, кроме того, компания Nuvoton также предоставляет инструменты Pin Viewer и PinConfigure для этого микроконтроллера.
Отладочная плата NuMaker-M433SE

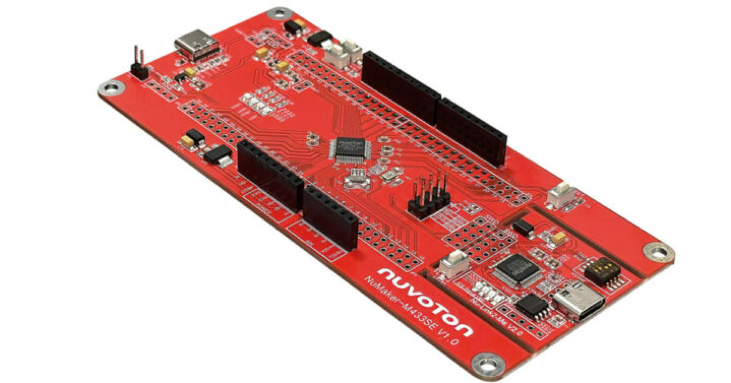

Nuvoton предлагает плату разработки NuMaker-M433SE, оснащенную программатором Nu-Link-Me, для простого начала работы с MCU. Плата имеет распиновку, совместимую с Arduino UNO, а также измеритель тока для мониторинга энергопотребления. Кроме того, Nu-Link2-Me действует как отладчик и программатор, поддерживая программирование и отладку через интерфейс SWD. Плата включает в себя функцию виртуального COM-порта для отправки сообщений на ПК, которая может быть отключена при массовом использовании отладочной платы.
